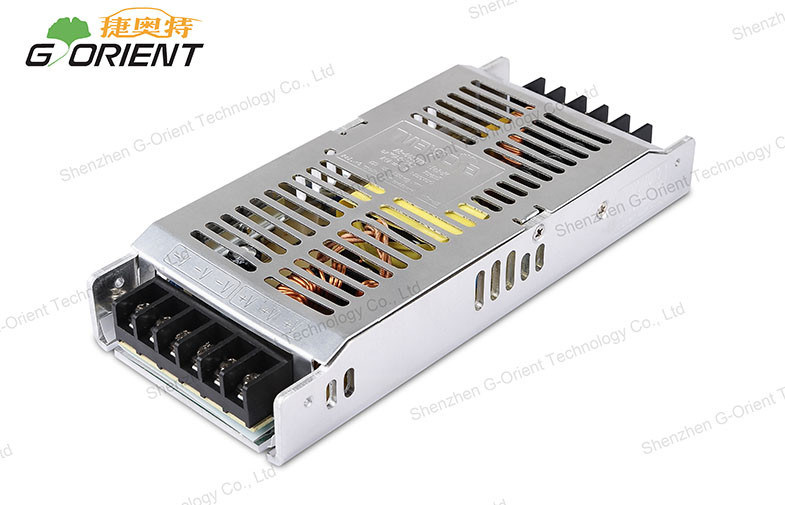

Этап/реклама экранируют электропитание дисплея СИД охлаждая конвекцией свободного воздуха

Электропитание переключения

NHI200-4.2-A

ВЫХОД

Напряжение тока DC

4.2V

Настоящий ряд

0~40A

Расклассифицированное течение

40A

Расклассифицированная сила

168W

Пульсация & шум (максимальные)

<250mvp-p>

Напряжение тока ADJ.Range

3.78~4.62V

Допуск напряжения тока

+/- 2,0%

Линия регулировка

+/- 0,5%

Регулировка нагрузки

+/- 1,0%

Установка, время восхода

1000ms, 50ms/230VAC

Задержите время

20ms/230VAC

ВХОДНОЙ СИГНАЛ

Ряд напряжения тока

200-240VAC

Диапазон изменения частот

47-63Hz

Эффективность (тип.)

83-88%

Течение AC

2.5A/230VAC

Течение Inrush (максимальное)

55A/230VAC

Течение утечки

< 3="">

Предохранение

Над нагрузкой

105 | сила 150% требуемой производительности

Тип предохранения: Постоянн настоящий ограничиваться, берет автоматически после того как аварийные условия извлечутся

Над напряжением тока

4,83 | 5.88V

Тип предохранения: Выключите напряжение тока O/P, re-силу дальше взять

Над температурой

100℃ +/- 5℃

Тип предохранения: Выключите напряжение тока O/P, возьмите автоматически после того как температура идет вниз

Окружающая среда

Работая Temp.

-40 | +60℃ (см. нагрузка выхода derating кривый)

Работая влажность

20 | RH 90%, non-конденсируя

Temp хранения., влажность

-90 | +85℃, 10 | RH 95%

Temp.Coefficient

+/-0.03%/℃ (0 | 50℃)

Вибрация

10 | 500Hz, 5G 10min. /1 циклов, 60min. Каждое вдоль x, y, осей z

Безопасность

Нормы бесопасности

Одобренное UL60950-1

Напряжение тока Withstand

I/P-O/P: 3KVAC I/P-FG: 1.5KVAC O/P-FG: 0.5KVAC

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/RH 25℃/70%

Другие

MTBF

271.9K hrs минимальное MIL-HDBK-217F (25℃)

Размер

190*85*30mm (L*W*H)

Паковать

0.8kg; 20pcs/16Kgs

Примечание

1. Все не специально упомянутые параметры измерены на входном сигнале 230VAC, номинальной нагрузке и 25℃ температуры окружающей среды.

2. Пульсация & шум измерены на 20Mhz ширины полосы частот путем использование 12" переплетенный пар-провод законченной 47 uf параллельный конденсатор 0.1uf &.

3. Допуск: включает допуск установки, линию регулировку и регулировку нагрузки.

4. Пожалуйста подключите положительный полюс ввода напряжения с меткой» l» терминального блока, подключите отрицательный полюс ввода напряжения с меткой» n» терминального блока, используя напряжение тока DC для ввода напряжения
