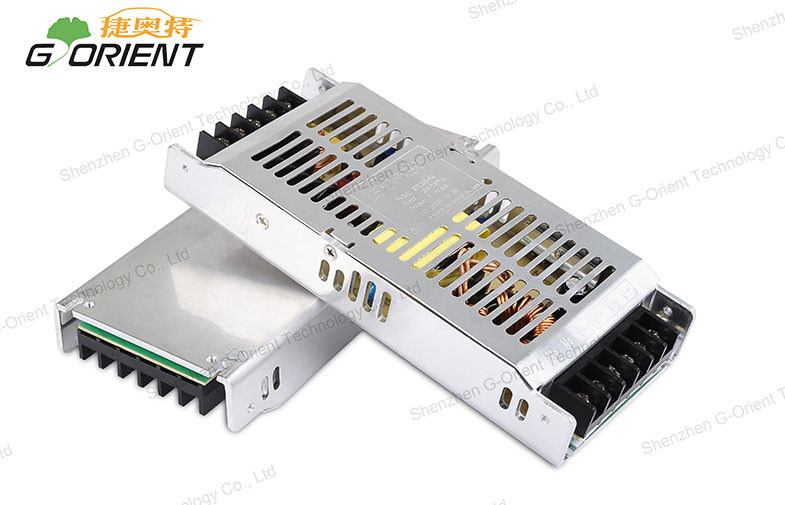

Крытое электропитание переключателя 180W для дисплея СИД проекта/внешнего электропитания
Конкурентное преимущество:
* Ультратонкие 30mm
* Высокая эффективность до 85%
* Ультра-низкий начните вверх temp. (- 30℃)
* synchonous выпрямление
* Малый размер, ультра-свет и легкий для того чтобы установить
* CE/утверждение ROHS/FCC
* Предохранения: Короткое замыкание/перегрузка/над напряжением тока/над температурой
Преимущество компании:
* Профессиональная команда R&D
* Изделия высокого качества
* Короткое время выполнения
* Унифицированный производственный процесс
Характеристики:
* максимальная допускаемая нагрузка 100% ожог-в испытании
* Охлаждать конвекцией свободного воздуха
* Пульсация Withstand 300vac input для 5 вторых
* Цепь разъема постоянн настоящая ограничиваясь
* Фикчированная переключая частота на 90KHz
* Низкая цена, высокая надежность
* 2 лет гарантированности
* Предохранения: Короткое замыкание/перегрузка/над напряжением тока/над температурой
Спецификации:
|
Электропитание переключения
|
NHI200-4.5-A
|
|
ВЫХОД
|
Напряжение тока DC
|
4.5V
|
|
Настоящий ряд
|
0~40A
|
|
Расклассифицированное течение
|
40A
|
|
Расклассифицированная сила
|
180W
|
|
Пульсация & шум (максимальные)
|
<250mvp-p>
|
|
Напряжение тока ADJ.Range
|
4.05~4.95V
|
|
Допуск напряжения тока
|
+/- 2,0%
|
|
Линия регулировка
|
+/- 0,5%
|
|
Регулировка нагрузки
|
+/- 1,0%
|
|
Установка, время восхода
|
1000ms, 50ms/230VAC
|
|
Задержите время
|
20ms/230VAC
|
|
ВХОДНОЙ СИГНАЛ
|
Ряд напряжения тока
|
200-240VAC
|
|
Диапазон изменения частот
|
47-63Hz
|
|
Эффективность (тип.)
|
83-88%
|
|
Течение AC
|
2.5A/230VAC
|
|
Течение Inrush (максимальное)
|
55A/230VAC
|
|
Течение утечки
|
< 3="">
|
|
Предохранение
|
Над нагрузкой
|
105 | сила 150% требуемой производительности
|
|
Тип предохранения: Постоянн настоящий ограничиваться, берет автоматически после того как аварийные условия извлечутся
|
|
Над напряжением тока
|
5,2 | 6.3V
|
|
Тип предохранения: Выключите напряжение тока O/P, re-силу дальше взять
|
|
Над температурой
|
100℃ +/- 5℃
|
|
Тип предохранения: Выключите напряжение тока O/P, возьмите автоматически после того как температура идет вниз
|
|
Окружающая среда
|
Работая Temp.
|
-40 | +60℃ (см. нагрузка выхода derating кривый)
|
|
Работая влажность
|
20 | RH 90%, non-конденсируя
|
|
Temp хранения., влажность
|
-40 | +85℃, 10 | RH 95%
|
|
Temp.Coefficient
|
+/-0.03%/℃ (0 | 50℃)
|
|
Вибрация
|
10 | 500Hz, 5G 10min. /1 циклов, 60min. Каждое вдоль x, y, осей z
|
|
Безопасность
|
Нормы бесопасности
|
Одобренное UL60950-1
|
|
Напряжение тока Withstand
|
I/P-O/P: 3KVAC I/P-FG: 1.5KVAC O/P-FG: 0.5KVAC
|
|
Сопротивление изоляции
|
I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/RH 25℃/70%
|
|
Другие
|
MTBF
|
271.9K hrs минимальное MIL-HDBK-217F (25℃)
|
|
Размер
|
190*85*30mm (L*W*H)
|
|
Паковать
|
0.8kg; 20pcs/16Kgs
|
|
Примечание
|
1. Все не специально упомянутые параметры измерены на входном сигнале 230VAC, номинальной нагрузке и 25℃ температуры окружающей среды.
|
|
2. Пульсация & шум измерены на 20Mhz ширины полосы частот путем использование 12" переплетенный пар-провод законченной 47 uf параллельный конденсатор 0.1uf &.
|
|
3. Допуск: включает допуск установки, линию регулировку и регулировку нагрузки.
|
|
4. Пожалуйста подключите положительный полюс ввода напряжения с меткой» l» терминального блока, подключите отрицательный полюс ввода напряжения с меткой» n» терминального блока, используя напряжение тока DC для ввода напряжения
|
Применения:
* урбанское освещение ландшафта
* Освещение СИД
* Воинский проект
* Оборудование защиты связи
* экраны крытой и напольной рекламы
* Новая энергия и другие различные индустрии
